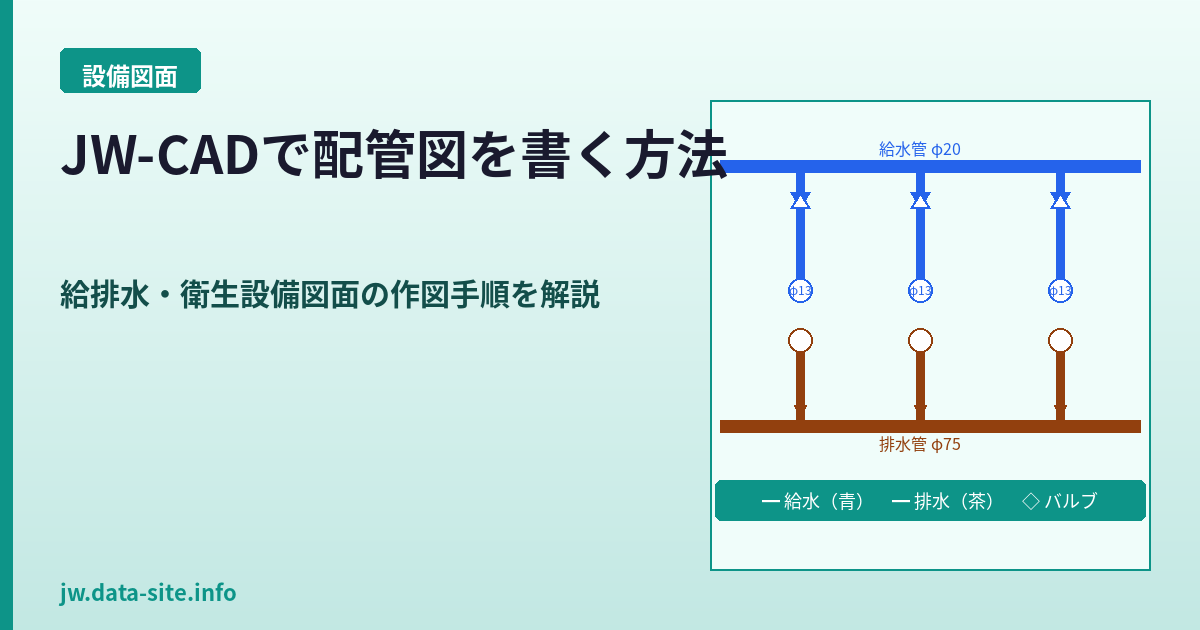

建築設備図面の中でも、給排水・衛生設備の配管図もJW-CADで作成できます。
この記事では、JW-CADを使って配管図を描く手順を、配管記号の基本から実際の作図方法まで解説します。
配管図とは？
配管図は建物の給水・排水・ガス・空調などの配管経路を示した図面です。
建築設備工事の施工に欠かせない図面で、主に以下の種類があります。
- 給水配管図：水道水の供給経路
- 排水配管図：汚水・雑排水の排出経路
- 給湯配管図：お湯の供給経路
- ガス配管図：ガスの供給経路
配管図で使う主な記号
配管図はJIS規格の記号で描きます。JW-CADでは線の種類と組み合わせて表現します。
- 給水管：実線（―）に「給水」または「W」の文字
- 排水管：実線（―）に「排水」または「D」の文字
- 給湯管：実線（―）に「給湯」または「HW」の文字
- エルボ（曲り）：配管の方向転換部分を円弧で表現
- チーズ（分岐）：T字の分岐記号
- バルブ：蝶ネクタイ形（◇）の記号
- 衛生器具：便器・洗面台などはメーカー提供の図形を使用
JW-CADで配管図を描く手順
ステップ1：レイヤー設定
- 給水・排水・給湯をそれぞれ別レイヤーに分けて管理する
- 線色で配管の種類を区別する（例：給水＝青、排水＝茶、給湯＝赤）
ステップ2：衛生器具を配置する
- 平面図に便器・洗面台・浴槽・キッチンなどを配置する
- 「JW-CAD 設備図形 ダウンロード」で検索すると無料の衛生器具部品が入手できる
- ダウンロードした部品を図形登録して使い回す
ステップ3：給水配管を描く
- 水道メーターの引き込み位置から開始する
- 「線」コマンドで給水管の経路を描く（壁内は点線で表現することも）
- 各衛生器具の給水接続位置まで配管を引く
- バルブ（止水栓）の位置に記号を配置する
- 管径を文字で記入する（例：φ20、φ13など）
ステップ4：排水配管を描く
- 各衛生器具のトラップ位置から排水管を描く
- 排水の流れ方向に矢印を描く（「矢印」コマンドを使用）
- 排水勾配（1/50〜1/100）を文字で記入する
- 最終的な排水升（桝）の位置まで描く
ステップ5：図例・凡例を作成する
- 図面の余白に使用した配管記号の凡例を作成する
- 配管の種類・管径・材料をまとめた配管リストを作成する
効率化のコツ
- 継手は図形登録：エルボ・チーズなどよく使う継手は図形登録で保存
- 線の複写活用：平行する配管は「平行複写」（オフセット）で効率よく描く
- 配管の交差表現：配管が交差する場合は一方を「部分消し」で切り欠いて立体的に表現
まとめ
JW-CADでの配管図作成は、レイヤー・線色の設定 → 衛生器具の配置 → 給水配管 → 排水配管 → 凡例作成の順で進めます。
配管記号と衛生器具の部品データを事前に準備しておくと作業効率が大幅に上がります。
電気図面と並んで、建築設備図面の中でも需要が高い分野ですのでぜひマスターしてください。
